Пластинчатый теплообменник – устройство, предназначенное для передачи тепловой энергии между двумя средами (жидкостью и газом, двумя жидкостями) через тонкие металлические пластины. Разделительные элементы обеспечивают высокую эффективность теплообмена за счет большой площади контакта и турбулизации потока.

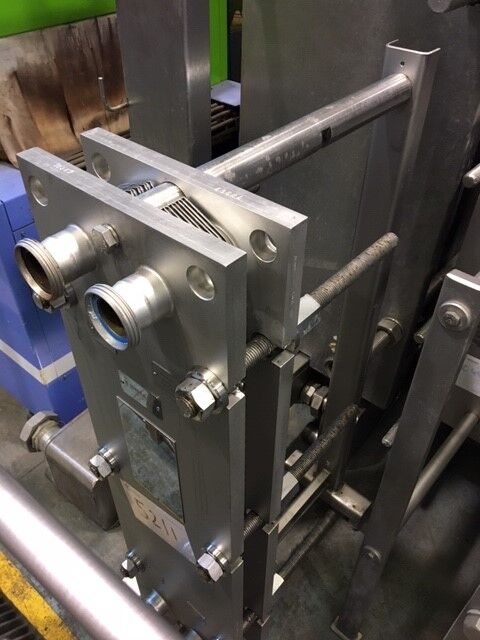

Конструктивно пластинчатые аппараты могут быть разборными, паяными или сварными. Разборные состоят из набора пластин, закрепленных на раме с помощью болтов, что позволяет легко демонтировать их для обслуживания. Паяные и сварные модели более компактны, но не подлежат разборке. Все они имеют широкое применение для нагрева или охлаждения сред.
Достоинства конструкции
Разборные пластинчатые теплообменники обладают рядом конструктивных преимуществ.
Компактность. При прочих равных условиях, пластинчатые аппараты занимают меньше места, чем остальные типы устройств, например, кожухотрубные модели. Это объясняется тем, что пластины имеют большую площадь теплообмена, при минимальном объеме. Поэтому такие решения предпочтительны в условиях ограниченного пространства.
Модульность и гибкость. Разборные модели позволяют легко изменять количество пластин, чтобы адаптировать теплообменник под изменяющиеся потребности системы. Увеличить или уменьшить мощность, путем добавления или снятия определенного количества элементов можно довольно быстро.
Высокая эффективность. Теплообменные пластины имеют гофрированную поверхность, которая создает турбулентные потоки сред. Подобный характер движения улучшает теплообмен и снижает потери энергии. КПД пластинчатых теплообменников может достигать 95 % и выше. Это максимальный показатель на рынке. Кроме того, рельефный рисунок снижает вероятность образования накипи или загрязнений.
Низкий объем заполнения. В пластинчатых теплообменниках требуется меньший объем рабочей среды, поскольку каналы между параллельными элементами малой ширины. Это снижает затраты на заполнение системы и уменьшает время прогрева или охлаждения.

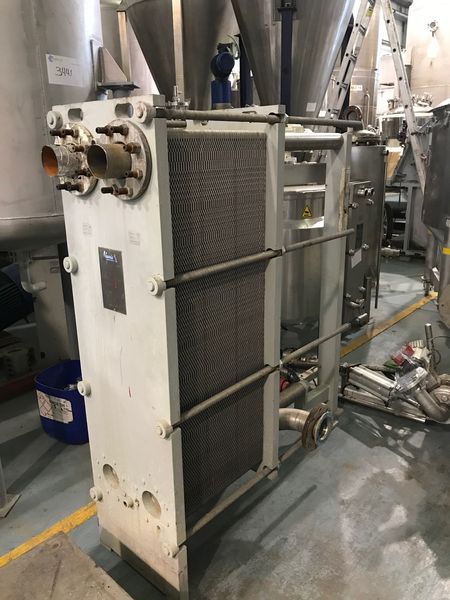

Простота сборки и разборки. Конструкция разборного аппарата состоит из отдельных пластинчатых элементов, стянутых между собой болтами или шпильками. Поэтому устройство можно быстро разобрать для очистки, ремонта или замены компонентов.
Универсальность материалов. Металлические пластины выполняют из разных материалов: нержавеющей стали, титана, никеля и его сплавов, что позволяет выбирать оптимальный вариант, в зависимости от типа среды или ее температуры.
Преимущества в эксплуатации
С точки зрения использования и обслуживания, разборные пластинчатые теплообменники имеют следующие преимущества.
Ремонтопригодность. В случае повреждения одной из пластин или уплотнителей, их можно заменить без необходимости покупки нового теплообменника. Благодаря этому значительно снижаются затраты на ремонт и увеличивается срок службы устройства.
Легкость обслуживания. Ввиду разборной конструкции, обеспечивается всесторонний доступ к теплообменной поверхности для очистки от накипи, отложений и загрязнений. Это имеет особое значение при работе с жидкостями, склонными к образованию осадка.
Минимальные потери тепла. Плотное прилегание пластин и уплотнительных прокладок. Узкие каналы сводят к минимуму теплопотери. Поэтому такие теплообменные аппараты отличаются высокой энергоэффективностью.
Гибкость в эксплуатации. Возможность работы с различными типами сред (жидкости, пар, газы) и широкий диапазон рабочих температур и давлений указывают на универсальность пластинчатых теплообменников. Подобные аппараты используются для решения множества задач.
Экологичность. Высокоэффективный теплообмен уменьшает энергозатраты, что влечет снижение углеродного следа и обеспечивает соответствие экологическим стандартам.
Быстрый монтаж и демонтаж. Установка и замена аппарата занимает минимум времени. Это особенно важно в условиях непрерывного производственного процесса.
Экономические плюсы
Разборные пластинчатые теплообменники выгодны с экономической точки зрения.
Снижение капитальных затрат. Компактность и высокая эффективность оборудования обуславливают меньшие расходы на изготовление и монтаж, по сравнению с традиционными трубчатыми аналогами.
Экономия на энергопотреблении. Объясняется высокоэффективным теплообменом. В ряде систем, особенно крупных, даже небольшое повышение КПД приводит к существенной экономии.
Уменьшение затрат на обслуживание. Доступность очистки и простота ремонта снижают эксплуатационные расходы. Так, удаление накипи с поверхности пластин занимает меньше времени и требует меньше ресурсов, по сравнению с очисткой кожухотрубных устройств.
Долговечность. Возможность замены отдельных компонентов (пластин, уплотнителей) продлевает срок службы теплообменника. Поэтому расходы, связанные с заменой аппаратов, заметно ниже.
Универсальность применения. Одну и ту же модель можно использовать для разных задач без покупки дополнительного оборудования. Например, перенастроить для работы с другой средой или температурным режимом, что также экономит средства.
Основные недостатки
Несмотря на множество преимуществ, у пластинчатых теплообменников есть и некоторые минусы, которые важно учитывать при выборе оборудования.
Ограничения по давлению и температуре. По сравнению с кожухотрубными аналогами, пластинчатые модели менее устойчивы к высоким давлениям (обычно до 25 бар) и температурам (до +200°C).
Чувствительность к загрязнениям. При работе с загрязненными средами (например, водой с высоким содержанием солей или механических примесей), пластины могут быстро засоряться, что требует частой очистки.
Зависимость от качества уплотнителей. Резиновые прокладки между теплообменными элементами со временем изнашиваются и требуют замены. Если уплотнители не заменить вовремя, это приведет к протечкам.
Сложность работы с вязкими средами. Пластинчатые теплообменники менее эффективны при работе с вязкими жидкостями (маслами, сиропами), так как они хуже проходят через узкие каналы между пластинами.
