Разновидности профилей пластин для теплообменников Sigma

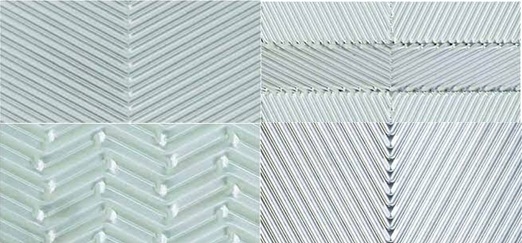

Пластинчатые теплообменники Sigma могут оснащаться пластинами с различными типами профиля, что позволяет подбирать оптимальное решение, в зависимости от условий эксплуатации и требований к теплообмену. Конструкция рельефа напрямую влияет на коэффициент теплопередачи, гидравлическое сопротивление и особенности работы оборудования:

• H-профиль. Пластины с тупым углом гофры (более 90°) отличаются высоким коэффициентом теплопередачи и обеспечивают интенсивный теплообмен. При этом создается значительное гидравлическое сопротивление потоку.
• W-профиль. В данном исполнении угол гофры острый (менее 90°), что обеспечивает низкое сопротивление потоку. Такие пластины подходят для систем, где необходимо снизить потери давления при сохранении стабильного теплообмена.
• Y-профиль. Комбинированный вариант, представляющий собой запатентованное решение Sigma. Он позволяет одновременно увеличить эффективность теплопередачи и минимизировать потери напора.
• F-профиль. Пластины типа Free-Flow имеют ограниченное количество точек соприкосновения. Такая конструкция снижает риск засорения каналов и обеспечивает надежную работу с загрязненными или вязкими средами.

Благодаря широкой линейке профилей Sigma обеспечивает адаптацию теплообменников под самые разные технологические процессы – от теплообмена в чистых средах до надежной работы с тяжелыми и агрессивными жидкостями.
