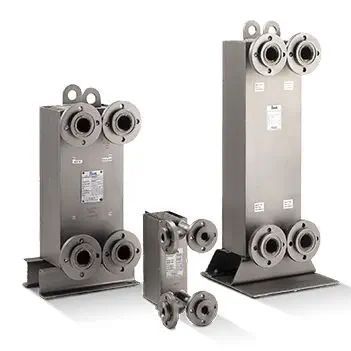

Технические особенности и модельный ряд теплообменников SigmaWig

Теплообменники серии SigmaWig представляют собой полностью сварные пластинчатые аппараты, созданные для работы в условиях повышенных нагрузок, высоких температур и агрессивных сред. Это современное оборудование, объединяющее компактность пластинчатого теплообменника и долговечность сварной конструкции.

Основой конструкции SigmaWig является пакет рифленых пластин, аналогичный пластинчатым теплообменникам с уплотнениями, но полностью лишенный резиновых прокладок. Каждая пластина герметично соединяется с соседней с помощью сварки WIG/TIG без присадочного материала. Такой метод обеспечивает исключительную прочность швов, многократно превосходящую стойкость обычных уплотнений к смятию и износу.

Геометрия каналов типа “fishbone”, формируемая расположением пластин, создает интенсивную турбулентность потока. Это обеспечивает максимальную эффективность теплообмена и высокие коэффициенты теплопередачи даже при работе с вязкими или загрязненными средами. Сварной пакет пластин устанавливается на прочную напорную раму, что облегчает монтаж и обслуживание оборудования.

В стандартном исполнении теплообменники оснащаются фланцевыми соединениями, однако в компактных моделях могут применяться винтовые соединения. Все элементы, соприкасающиеся с рабочей средой, изготовлены из нержавеющей стали.

Модельный ряд представлен пятью типоразмерами с диаметром присоединительного фланца DN 25, 50, 150 мм. Рассчитаны на рабочее давление 25 Бар при температуре от -60 до 250 °C. Площадь нагреваемой поверхности от 2,7 до 90 м².
